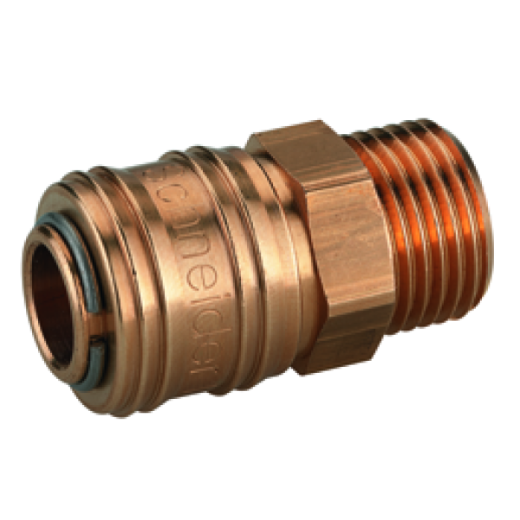

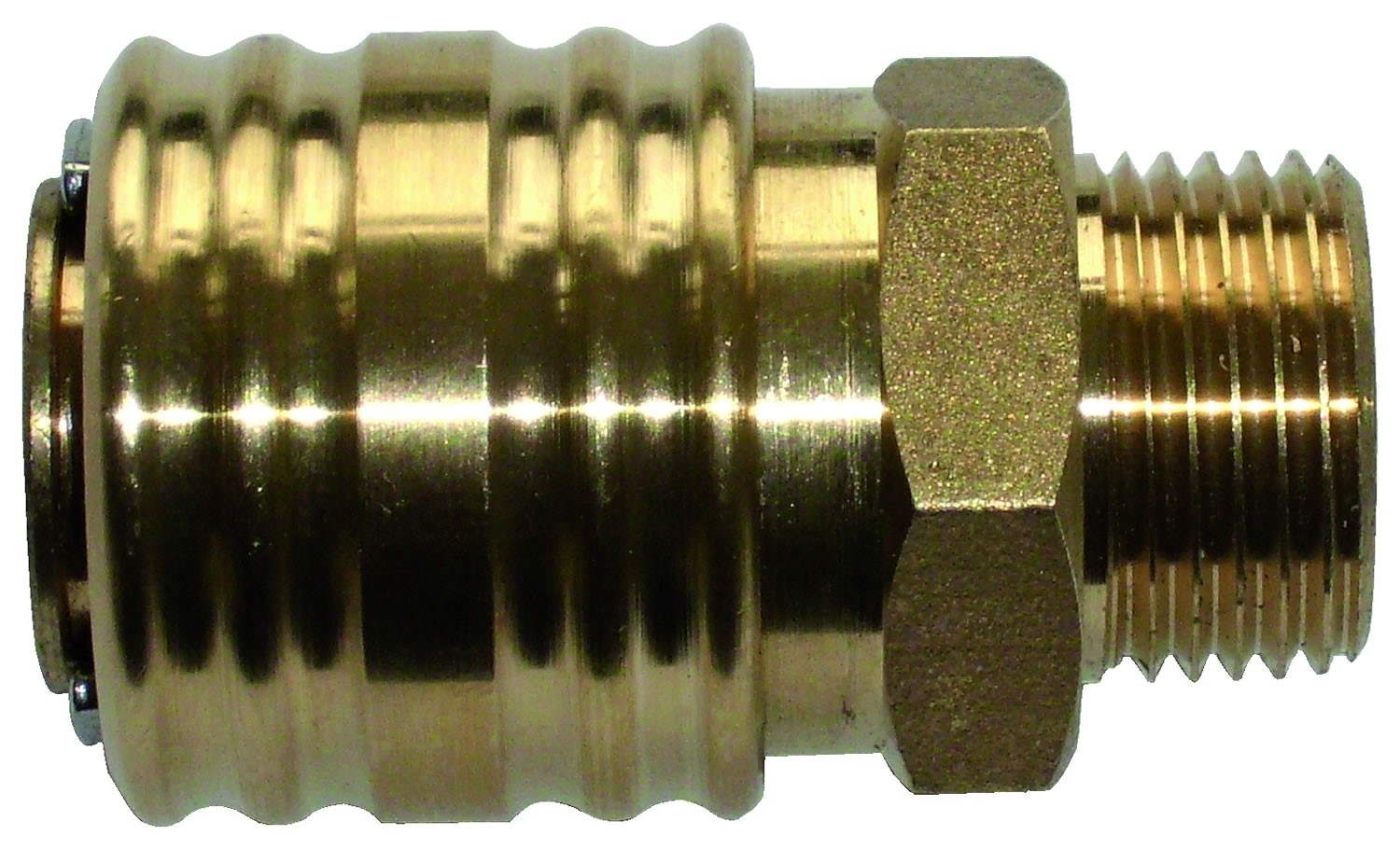

Einhandkupplung R 1/4" a

Schnellverschlusskupplung NW 7,2, Messing blank, G 1/4 AG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °C

Die universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!

Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert.

Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.

Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.

Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.

Anschluss                        G 1/4 AG

Betriebsdruck                        0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)

Dichtmaterial                        NBR

Durchfluss                        1000 l/min (Luft)

Durchflusswertmessung                bei 6 bar und Δp = 0,5 bar

Feder                        Edelstahl

Gehäuse                        Messing blank

Hülse                        Messing blank

Katalogseite                HK532

Länge [mm]                39,0

Mediumstemperatur max. [°C]        100

Mediumstemperatur min. [°C]        -20

NW                        7,2

SW [mm]                        22

Sprengring                Edelstahl

Umgebungstemperatur max. [°C]        100

Umgebungstemperatur min. [°C]        -20

Ventilkörper                Messing blank

Verriegelungsstifte                Edelstahl
